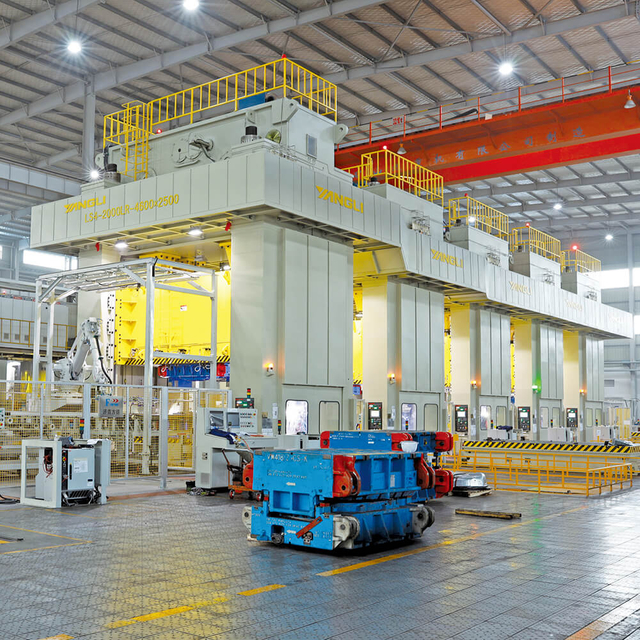

ЧПУ эксцентриковый пресс с многозвенным приводом LS4
Высокоточная многозвенная система привода с передовыми технологиями управления для превосходной производительности и надёжности
Узнать большеО ЧПУ эксцентриковом прессе с многозвенным приводом LS4
1. Системы привода и управления
Модель LS4 оснащена многозвенным приводом с возможностью выбора шести или восьми звеньев, разработанным с использованием специализированного программного обеспечения для обеспечения точной производительности. Он сочетает в себе асинхронный привод для минимизации боковых сил и высокоскоростной шевронный редуктор для плавной работы. Станок также предлагает двойные варианты управления — электронный кулачок и механический кулачок, обеспечивая гибкость и точность в работе.
2. Структурные и безопасностные улучшения
Ключевые компоненты оптимизированы с использованием анализа методом конечных элементов (МКЭ) для обеспечения прочности и долговечности. Ползун направляется восьмисторонней прямоугольной направляющей для стабильности и точности. Функции безопасности включают пневматический фрикционный тормоз-муфту с опциональным импортным мокрым тормозом-муфтой, а также гидравлический предохранитель от перегрузки для обеспечения надежной работы.
3. Смазка и дополнительные функции
Основная смазка автоматизирована маслом, а опциональная система обогрева и охлаждения помогает поддерживать оптимальные рабочие температуры. Дополнительные опции включают воздушную подушку для улучшения качества поверхности и устройство для быстрой смены штампов для повышения производительности.
Узнать больше
Состав оборудования
Системная архитектура
Эксцентриковый пресс с многозвенным приводом LS4 состоит из высокоточного многозвенного привода, который может быть сконфигурирован с шестью или восемью звеньями для удовлетворения конкретных эксплуатационных требований.
Улучшение компонентов
Критические компоненты улучшены с помощью анализа методом конечных элементов (МКЭ), что обеспечивает максимальную долговечность и надежность. Ползун направляется восьмисторонней прямоугольной направляющей.
Операционная динамика
Пресс объединяет двойные системы управления — электронный и механический кулачки — для обеспечения гибкого и точного контроля над операциями с расширенными функциями безопасности.
Системы поддержки
Основная смазка автоматизирована маслом для обеспечения плавной работы. Дополнительные функции включают системы обогрева/охлаждения и устройства для быстрой смены штампов.
Принцип работы

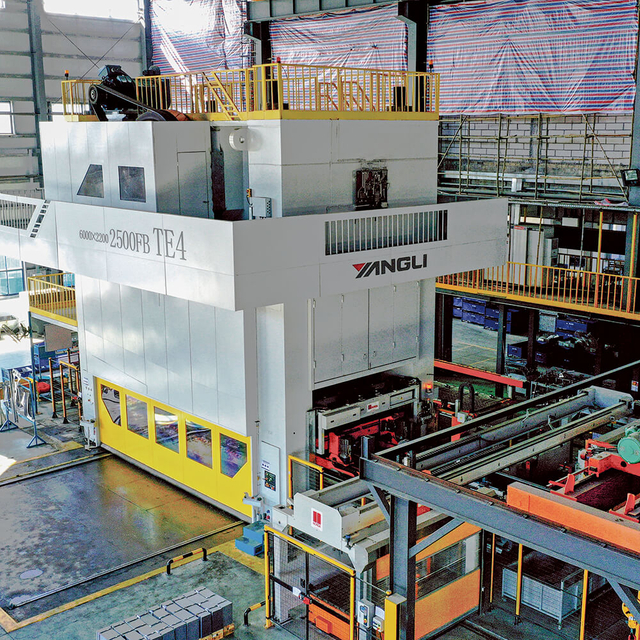

Многозвенная система привода
Многозвенная система привода преобразует вращательное движение в линейное усилие прессования через взаимосвязанные звенья, обеспечивая точное управление и высокую эффективность.

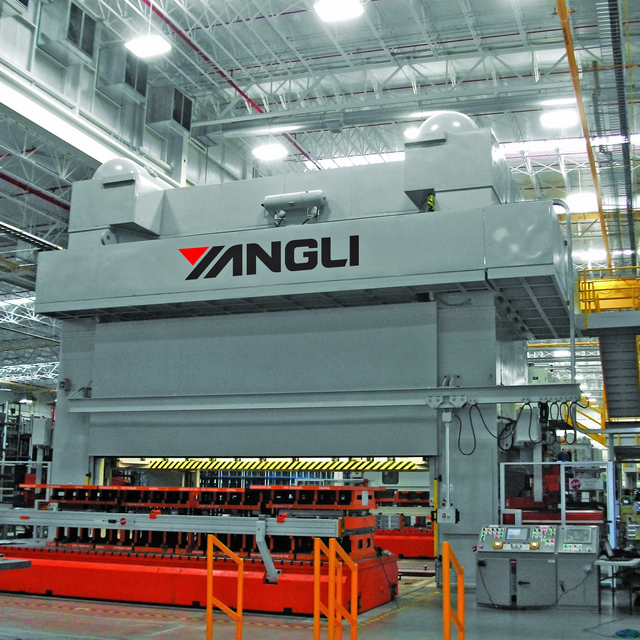

Асинхронный приводной механизм
Асинхронный приводной механизм минимизирует боковые силы во время скользящего движения, обеспечивая точную и стабильную работу с уменьшенным износом.

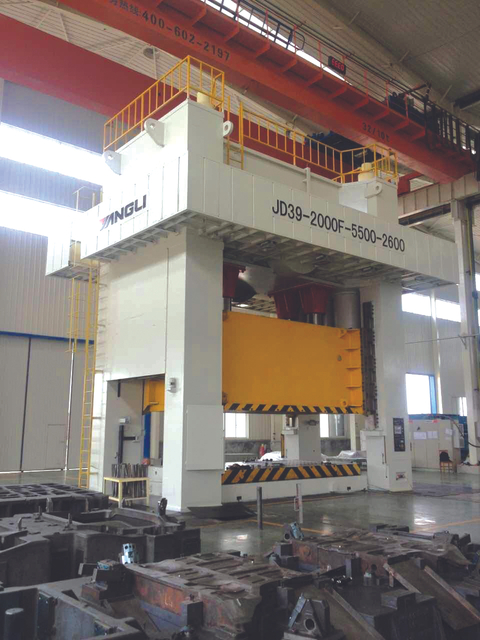

Двойные системы управления
Двойные системы управления — электронные и механические кулачки — обеспечивают гибкое и программируемое управление движением для адаптации к различным производственным требованиям.
Основные преимущества
Высокая точность и стабильность
Многозвенная система привода и восьмисторонняя прямоугольная направляющая ползуна обеспечивают точное и стабильное движение, минимизируя смещение и улучшая качество деталей.
Универсальные варианты управления
Двойные системы управления (электронные и механические кулачки) обеспечивают гибкость, позволяя операторам выбирать наиболее подходящий режим управления для различных производственных задач.
Передовая смазка и термическое управление
Автоматическая смазка маслом и опциональные системы обогрева/охлаждения поддерживают оптимальные условия эксплуатации, продлевая срок службы компонентов и сокращая техническое обслуживание.
Эффективное управление силой
Асинхронный привод минимизирует боковые силы во время работы, уменьшая износ компонентов и повышая общую эффективность.
Повышенная безопасность и надёжность
Такие функции, как гидравлический предохранитель от перегрузки и опциональный мокрый тормоз-муфта, защищают станок от повреждений и обеспечивают надежную работу.
Повышение производительности
Дополнительные функции, такие как устройство для быстрой смены штампов и воздушная подушка, повышают эффективность производства и сокращают время простоя, делая пресс легко адаптируемым.
Типы продукции
LS4-800
- Номинальное усилие: 8000 кН
- Номинальный ход: 13 мм
- Ход ползуна: 900/1000 мм
- Число ходов в минуту: от 1 до 10-18
- Макс. высота штампа: 1200 мм
- Регулировка высоты штампа: 500/600 мм
- Стол: 2200×4000 мм
- Площадь ползуна: 2200×4000 мм
- Мощность главного двигателя: 200 кВт
LS4-1000
- Номинальное усилие: 10000 кН
- Номинальный ход: 13 мм
- Ход ползуна: 900/1000 мм
- Число ходов в минуту: 10-18
- Макс. высота штампа: 1200 мм
- Регулировка высоты штампа: 500/600 мм
- Стол: 2200×4000 мм
- Площадь ползуна: 2200×4000 мм
- Мощность главного двигателя: 200 кВт
LS4-1250
- Номинальное усилие: 12500 кН
- Номинальный ход: 13 мм
- Ход ползуна: 900/1000 мм
- Число ходов в минуту: 10-18
- Макс. высота штампа: 1200 мм
- Регулировка высоты штампа: 500/600 мм
- Стол: 2200×4200 мм
- Площадь ползуна: 2200×4200 мм
- Мощность главного двигателя: 250 кВт
LS4-1300
- Номинальное усилие: 13000 кН
- Номинальный ход: 13 мм
- Ход ползуна: 900/1000 мм
- Число ходов в минуту: 10-18
- Макс. высота штампа: 1200 мм
- Регулировка высоты штампа: 500/600 мм
- Стол: 2200×4200 мм
- Площадь ползуна: 2200×4200 мм
- Мощность главного двигателя: 250 кВт
LS4-1600
- Номинальное усилие: 16000 кН
- Номинальный ход: 13 мм
- Ход ползуна: 1200/1400 мм
- Число ходов в минуту: от 1 до 10-18/16
- Макс. высота штампа: 1400 мм
- Регулировка высоты штампа: 600/700 мм
- Стол: 2500×4500 мм
- Площадь ползуна: 2500×4500 мм
- Мощность главного двигателя: 280 кВт
LS4-1800
- Номинальное усилие: 18000 кН
- Номинальный ход: 13 мм
- Ход ползуна: 1200/1400 мм
- Число ходов в минуту: 10-18/16
- Макс. высота штампа: 1400 мм
- Регулировка высоты штампа: 600/700 мм
- Стол: 2500×4500 мм
- Площадь ползуна: 2500×4500 мм
- Мощность главного двигателя: 350 кВт
LS4-2000
- Номинальное усилие: 20000 кН
- Номинальный ход: 13 мм
- Ход ползуна: 1200/1400 мм
- Число ходов в минуту: 10-18/16
- Макс. высота штампа: 1400 мм
- Регулировка высоты штампа: 600/700 мм
- Стол: 2500×4500 мм
- Площадь ползуна: 2500×4500 мм
- Мощность главного двигателя: 400 кВт
LS4-2400
- Номинальное усилие: 24000 кН
- Номинальный ход: 13 мм
- Ход ползуна: 1200/1400 мм
- Число ходов в минуту: 10-18/16
- Макс. высота штампа: 1500 мм
- Регулировка высоты штампа: 600/700 мм
- Стол: 2600×5000 мм
- Площадь ползуна: 2600×5000 мм
- Мощность главного двигателя: 450 кВт
LS4-2500
- Номинальное усилие: 25000 кН
- Номинальный ход: 13 мм
- Ход ползуна: 1200/1400 мм
- Число ходов в минуту: 10-18/16
- Макс. высота штампа: 1500 мм
- Регулировка высоты штампа: 600/700 мм
- Стол: 2600×5000 мм
- Площадь ползуна: 2600×5000 мм
- Мощность главного двигателя: 450 кВт
Применение
1. Автомобильное производство
Используется для прессования и формования автомобильных компонентов, таких как панели кузова, детали двигателя и компоненты трансмиссии, обеспечивая высокую точность и долговечность.
2. Металлообработка и штамповка
Идеально подходит для операций по штамповке металла, включая вырубку, пробивку и гибку, для эффективного производства высококачественных металлических деталей.
3. Аэрокосмическая промышленность
Подходит для производства сложных и высокоточных аэрокосмических компонентов, где надежность и точность имеют решающее значение.
4. Общее промышленное применение
Применимо для общих задач прессования в таких отраслях, как электроника, строительство и производство потребительских товаров, предоставляя универсальные и эффективные производственные решения.
